Бобинорезательная машина
Резка и перемотка — это процесс обработки материала, требующий высокой точности. В рамках этого процесса широкие рулоны разделяются на более узкие в зависимости от выбранной ширины. За счет использования технологий сдвиговой и бритвенной резки, станок дает возможность производить рулоны с чистыми краями и постоянным уровнем натяжения. Это делает их незаменимыми в подготовке гибких материалов, таких как бумага, пленка и фольга.

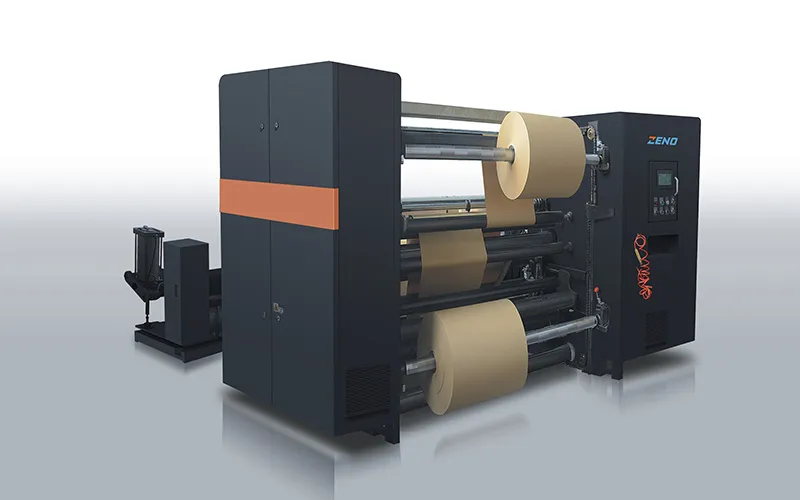

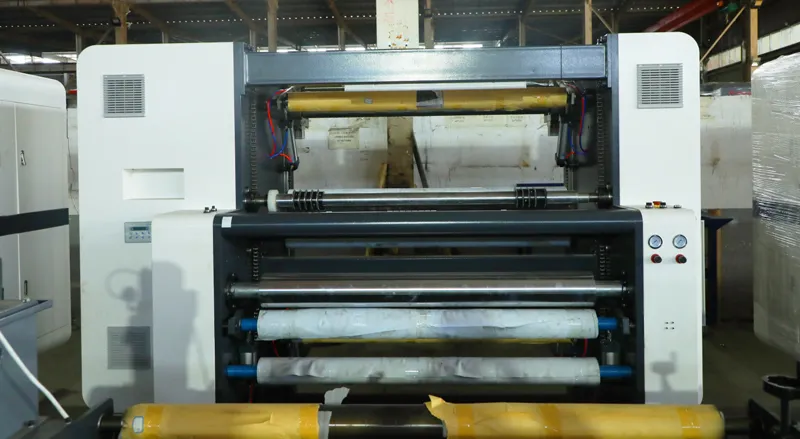

Наша бобинорезательная машина относится к типу вертикальных станков для точной нарезки и перемотки рулонов материалов большого диаметра. Она спроектирована для обработки различного вида крафтовой и ламинированной бумаги, картона, бумаги с силиконовым покрытием, алюминиевой фольги и нетканых материалов.
Преимущества
- Контроль натяжения: Для автоматического поддержания постоянства натяжения материала во время перемотки используются серводвигатели.
- Стабильность: В систему встроены множественные регуляторы скорости, отвечающие за ускорение оборудования до 400 м/мин.
- Умный мониторинг: Имеет автоматический счетчик использованных метров материала, а также систему уведомления, что помогает минимизировать простой оборудования и непроизводительный расход материала.
- Структура намотки: Для более удобной и эффективной загрузки материала используются два пневморазжимных вала (A/B) и автоматизированная система выпуска с цепным материалом.
- Корректировка размотки: Использует систему автоматической корректировки и направления полотна. Применима даже к неравномерно намотанным материалам основы.
- Высокая точность продольной резки: Используется дисковый нож продольной резки с системой выдувки под давлением для автоматического сброса отходов нарезки.
- Автоматизированная загрузка рулона: Включает безваловую гидравлическую систему загрузки рулонов материала.
Технические характеристики
| Модель | WZFQ-1400 |
| Макс. широта разматываемого рулона | 1400 мм |
| Макс. диаметр разматываемого рулона | Ø1500 мм |
| Мин. ширина продольной резки | 40 мм |
| Макс. диаметр наматываемого рулона | Ø1100 мм |
| Скорость продольной резки | ≤400 м/мин |
| Источник питания | 380В/50 Гц |
| Суммарная мощность | 24,5 кВт |
| Размеры оборудования (Д×Ш×В) | 4500×3200×1900 мм |
| Масса нетто | 5000 кг |
Комплектация оборудования

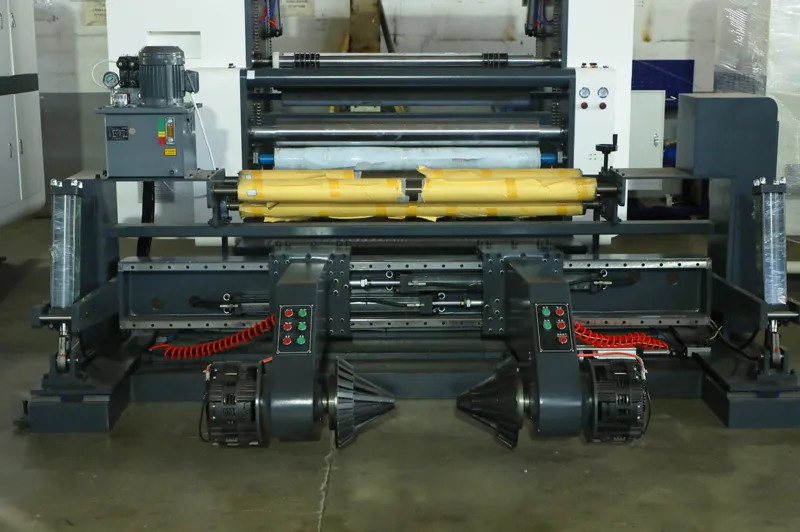

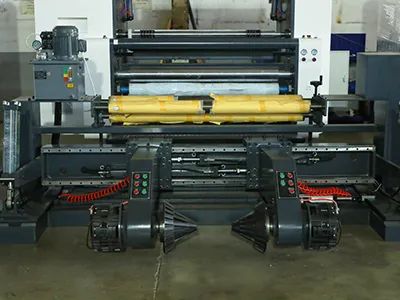

Секция размотки: Безваловая гидравлическая система загрузки
- Поперечное смещение: Контролируется линейной направляющей.
- Загрузка: Безваловая гидравлическая система.
- Направление материала: Высокоточная система позиционирования краев.
- Отслеживание: Ультразвуковое управление датчиками.
- Натяжение: Автоматический пневматический контроль натяжения.
- Настройка: Ручная и автоматическая продольная и поперечная настройка материала.

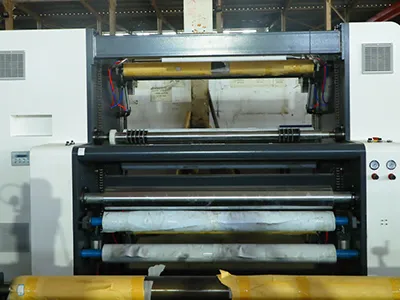

Главная приводная секция
- Тип: Активное тяговое усилие с пневматическим прессованием.
- Привод: Основной мотор контролирует вал и активные ролики.
- Прессование: Контролируется пневматическими цилиндрами.
- Выгрузка: Автоматизированная цепная выгрузка материала.

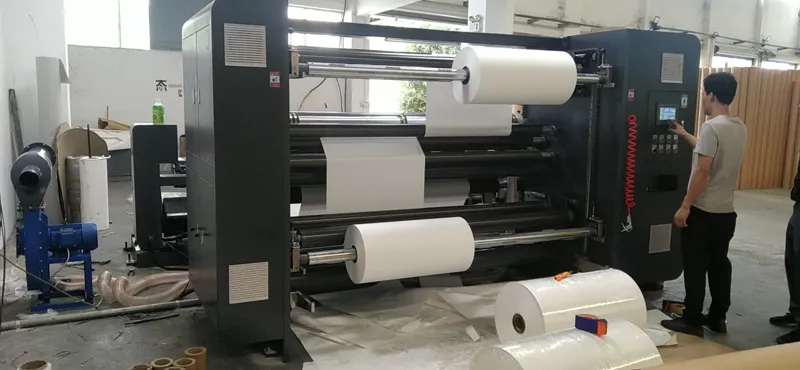

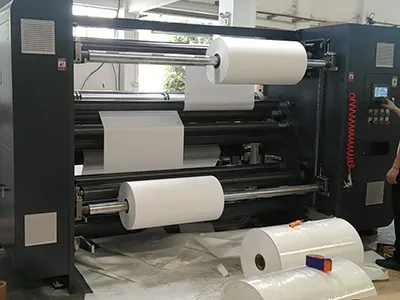

Секция намотки: Двойные воздушные расширяющиеся валы
- Метод: Централизованная намотка.
- Валы: Одновременная намотка на воздушные расширяющиеся валы.
- Стабильность: Механические руки на линейных направляющих рельсах.
- Принцип основной поверхности: Валы размотки остаются в близком контакте с алюминиевыми роликами направления для синхронизированного процесса намотки.
- Загрузка и разгрузка: Оснащен автоматической моторизированной системой для эффективной загрузки и выгрузки материала.

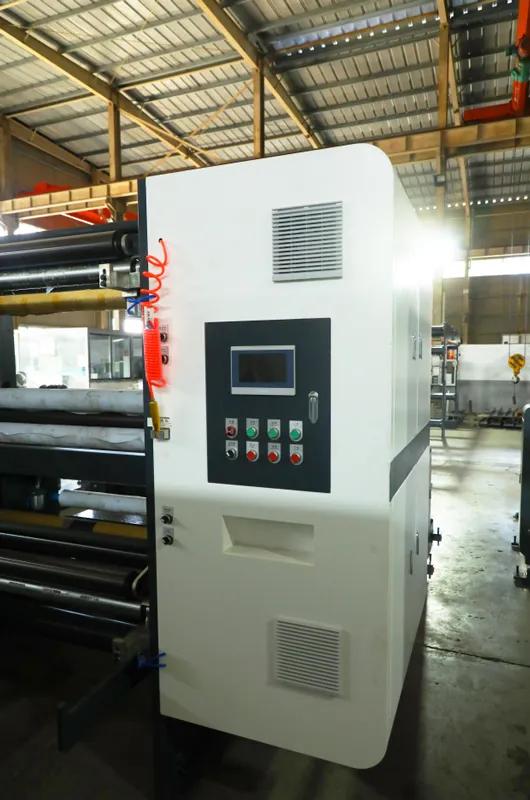

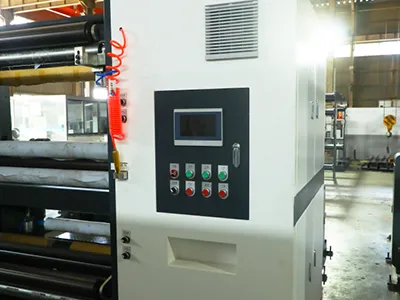

Система управления: Интегрированный шкаф
- Основное управление: Включает централизованное управление основным двигателем, блоком управления и сервоприводами для перемоточных моторов с векторным управлением.
- Умные функции: Оснащена электронным счетчиком метров для точной оценки длины, автоматическим сигналом остановки и автоматизированной функцией резки фиксированной длины.
- Возможность задавать параметры: Дает возможность оператору оборудования заранее задавать длину резки и целевой диаметр намотки после достижения которого оборудование отключится самостоятельно.
Jianda это компания, специализирующаяся на проектировании и производстве линий экструзионного покрытия и ламинирования. С опытом инженерного проектирования в четыре десятилетия, мы предоставляем решения для ламинирования подходящие непосредственно под ваше производство, будь то продуктовая упаковка, по типу бумажных стаканов или обертки для бургеров, или материалы для производства, такие как мешки для цемента и геотекстиль. За счет интегрирования машины для резки бумаги на листы, продольно-резального перемотчика, флексомашины и вырубного пресса в рамках одной линии, мы предлагаем решение для беспрепятственного ламинирования различного вида материалов основы, от крафтовой бумаги и алюминиевой фольги, до тканых и нетканых материалов.
