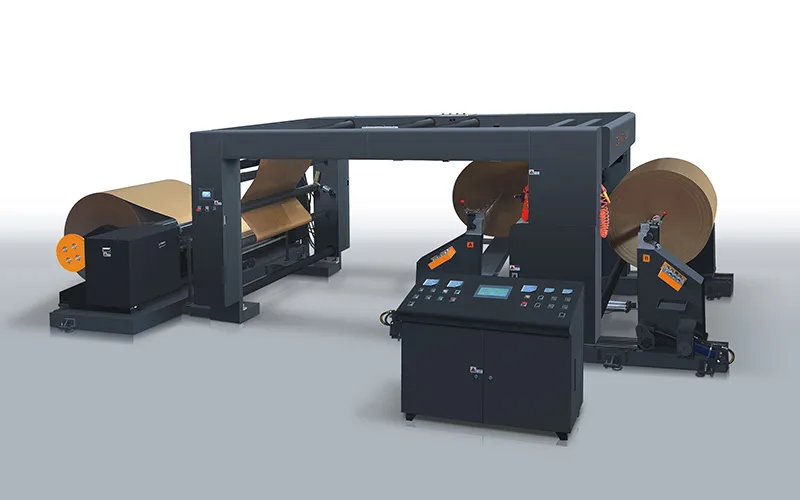

Сервоприводная бобинорезательная машина
Сервоприводная бобинорезательная машина спроектирована для обработки тяжелых рулонов материала. Он эффективно справляется с обработкой рулонов бумаги, картона и нетканых материалов большого диаметра. Из них он производит готовые катушки материала создавая структурную стабильность и крутящий момент подходящий, подходящий для тяжелой промышленности.
Наша сервоприводная бобинорезательная машина разработана для высокоэффективной резки и размотки различных джамбо-рулонов и сверхпрочных бумажных материалов:
- Премиальная и печатная бумага: Белый картон, бездревесная офсетная, крафтовая и мелованная бумага.
- Специализированная бумага: Газетная, самокопирующая, пергаментная и бумага для фильтрации.
- Функциональные материалы: Ламинированная, бумага с силиконовым покрытием, а так же различные виды бумаги для упаковки.
- Гибкие и композитные материалы: Нетканные и бумажно-пластиковые композиты.
Преимущества
- Контроль синхронизации: Для автоматического поддержания постоянства натяжения материала во время перемотки используются серводвигатели.
- Стабильность: В систему встроены множественные регуляторы скорости, отвечающие за ускорение оборудования до 400 м/мин.
- Умный мониторинг: Имеет автоматический счетчик использованных метров материала, а также систему уведомления, что помогает минимизировать простой оборудования и потерю материала.
- Структура намотки: Для более удобной и эффективной загрузки материала используются два пневморазжимных вала (A/B) и автоматизированная цепью система выпуска.
- Корректировка размотки: Для более точного процесса размотки используется статичная система аналогового типа, которая контролирует позиционирование краев.
- Высокая точность продольной резки: Используется дисковый нож продольной резки с системой выдувки под давлением для автоматического сброса отходов нарезки.
- Автоматизированная загрузка рулона: Включает безваловую гидравлическую систему загрузки рулонов материала.
Технические характеристики
| Модель | ZNKFQ-1400 |
| Вес материала резки | 30-500 г/м² (зависит от материала резки) |
| Макс. ширина разматываемого рулона | 1400 мм |
| Макс. диаметр разматываемого рулона | Ø1500 мм |
| Макс. диаметр наматываемого рулона | Ø1200 мм |
| диапазон ширины резки | 30-1400 мм |
| Диаметр воздушного расширяющегося вала | Ø74 мм/2 вала |
| Скорость резки | 100-400 м/мин (зависит от материала основы) (выборочно 600-800 м/мин) |
| Суммарная мощность | 39 кВт |
| Размеры оборудования (Д×Ш×В) | 6500×4400×2700 мм |
| Масса нетто | 10000 кг |
Детали конфигурации оборудования
Секция размотки: Линейная направляющая и безваловая гидравлическая система загрузки
- Поперечное смещение: Контролируется линейной направляющей.
- Загрузка: Безваловая гидравлическая система.
- Направление материала: Высокоточная система позиционирования краев.
- Отслеживание: Ультразвуковое управление датчиками.
- Натяжение: Автоматический пневматический контроль натяжения.
- Настройка: Ручная и автоматическая продольная и поперечная настройка материала.

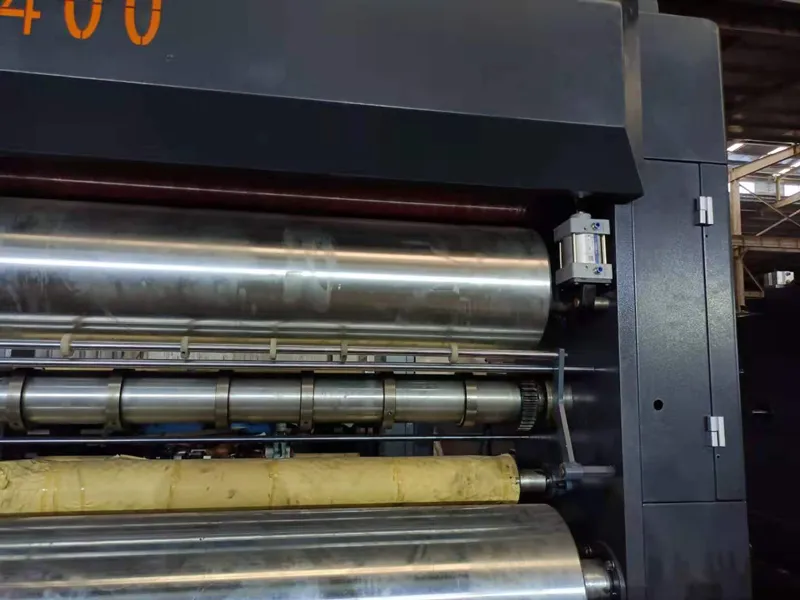

Главная приводная секция
- Тип: Активное тяговое усилие с пневматическим прессованием.
- Привод: Основной мотор контролирует вал и активные ролики.
- Прессование: Контролируется пневматическими цилиндрами.

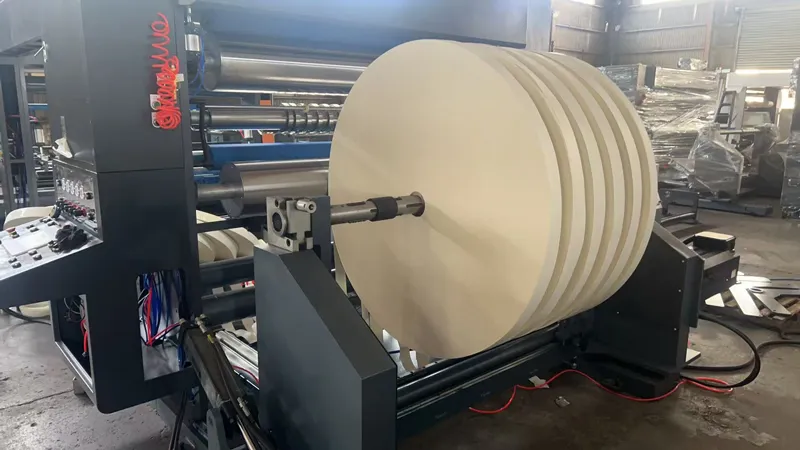

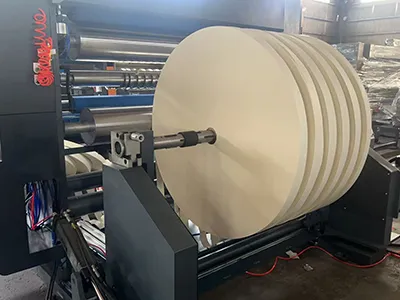

Секция намотки: Двойные воздушные расширяющиеся валы
- Метод: Централизованная намотка.
- Валы: Одновременная намотка на воздушные расширяющиеся валы.
- Стабильность: Механические руки на линейных направляющих рельсах.
- Принцип основной поверхности: Валы размотки остаются в близком контакте с алюминиевыми роликами направления для синхронизированного процесса намотки.
- Загрузка и разгрузка: Оснащен автоматической моторизированной системой для эффективной загрузки и выгрузки материала.

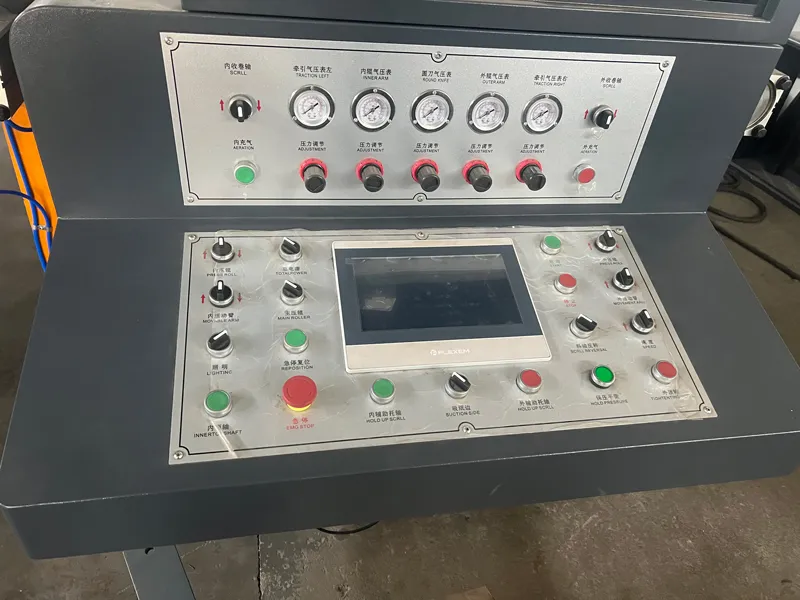

Система управления: Интегрированный шкаф
- Основное управление: Включает централизованное управление основным двигателем, блоком управления и сервоприводами для перемоточных моторов с векторным управлением.
- Умные функции: Оснащена электронным счетчиком метров для точной оценки длины, автоматическим сигналом остановки и автоматизированной функцией резки фиксированной длины.
- Возможность задавать параметры: Дает возможность оператору оборудования заранее задавать длину резки и целевой диаметр намотки после достижения которого оборудование отключится самостоятельно.
